Центр вертикального фрезерования с ЧПУ

Н.В.-1580 Центр вертикального фрезерного фрезерного сектора.

CNC Vertical Melling Center представляет собой машинный инструмент CNC с вертикальной конфигурацией веретена ..

Функции

Структура с высокой нагрузкой
Центр вертикального фрезерного фрезерования CNC NV1580 оснащен большим диапазоном перемещения 1550 × 800 × 800 мм, размер рабочего стола составляет 1700 × 800 мм и может носить максимальный вес 1600 кг, что подходит для разнообразия средней и большей обработки рабочих элементов . Определенное расстояние между рабочим и отчетным и соблюдением. Расстояние от центра шпинделя до колонны составляет 900 мм, что обеспечивает эффективное использование перемещения и гибкость зажима при обработке больших частей .

Система шпинделя BT50 с высоким содержанием точки
Эта модель оснащена шпинделем BT50 в стандартной комплектации, с максимальной скоростью 6000 об/мин, номинальной мощностью 15/18 . 5 кВт и высокой выходной мощностью . Спиндель подходит для инструментов большого размера (максимальный диаметр инструмента до 200 мм) и поддерживает максимальный вес инструмента, который можно поддерживать, чтобы использовать опцион, способность к тому, что можно использовать для постоянного использования, можно использовать опционально), чтобы использовать опционное использование машины, чтобы можно было набрать большую среду, можно поддерживать для поддержания, можно использовать опционное использование машины, чтобы использовать опционное использование машины, чтобы можно было набрать большую среду, можно поддерживать для поддержания, можно использовать для постоянного использования. Стабильность системы во время тяжелой черновой нагрузки.

Высокая эффективность цикла производственных линий
Стандартная скорость быстрого движения осей x/y/z составляет 30/30/24 м/мин, которая представляет собой конфигурацию средней скорости среди текущих вертикальных мельниц той же спецификации, и поддерживает дополнительные версии с более высокой скоростью . Инструментальная система поддерживает 24 или 30 позиций инструмента, с максимальной длина инструмента 350 мм и максимальным весом для инструмента 15KG (опция 25KG) eLemum) eLemum yramum) eRemmy) eLemum) eLemum) eLemum) eMummm и максимальный инструмент). Функция распознавания прилегающей позиции инструмента и поддерживает логику изменения инструмента большого диаметра (максимальный диаметр инструмента может достигать 200 мм, когда соседняя позиция остается пустой), что подходит для задач обработки многопроцессов .

Стабильная повторяемость
Точность позиционирования NV1580 на осях x/y/z управляется в пределах 0 . 012 мм, а точность повторяемости составляет 0 . 006 мм, что соответствует требованиям для обработки промышленных частей с высокой точностью. Этот уровень точности получен из системы шарикового привода винтного привода, устройства управления с закрытым контуром и постоянным температурой веретенов, используемого в оборудовании для подавления теплового дрейфа и накопления обратной реакции системы.

1,- Диаграмма скорости питания

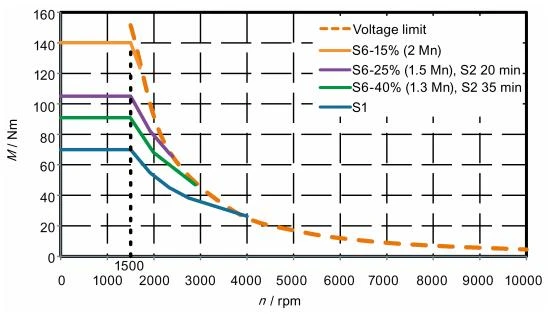

2,- Диаграмма крутящей скорости
